北工大實驗室參觀點滴
                                                                   平經緯

        北工大給排水實驗室是目前北京唯一一個能夠全面展示建筑給排水和消防系統模擬實驗的給排水實驗室。昨日所參觀的部分照片經過編輯簡單做個回顧。

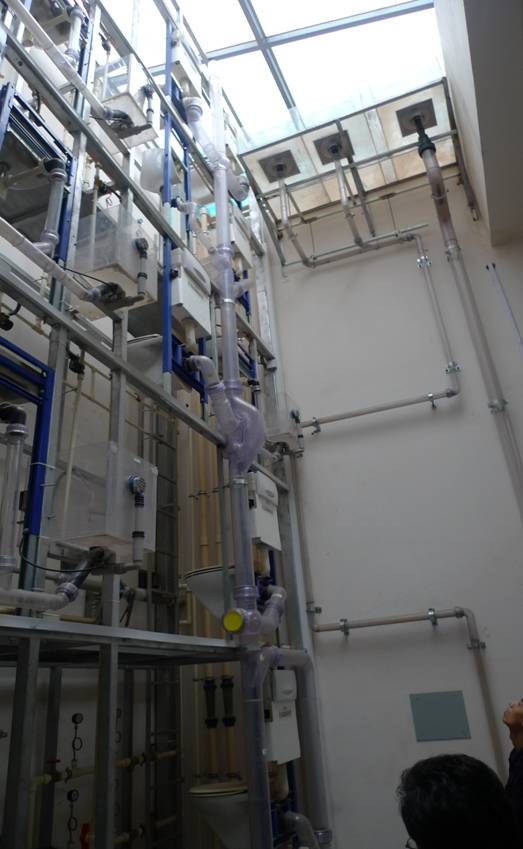

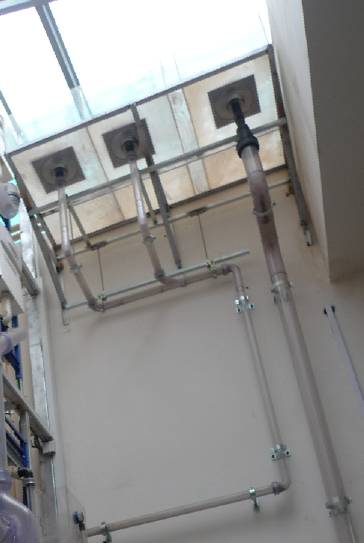

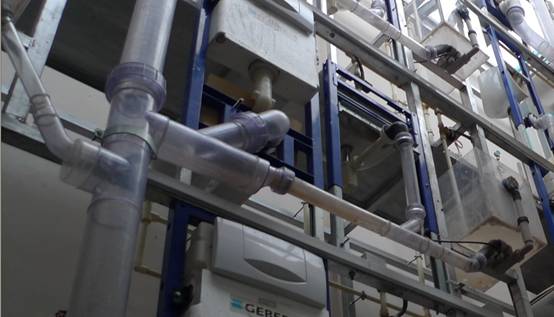

排水墻與虹吸雨水系統全景
        上述設備均有瑞士吉博力公司提供。我們可能會熟悉科勒潔具，但是科勒所有潔具的五金配件均是由吉博力公司提供的。瑞士除了銀行、軍刀之外，排水管道與虹吸雨水配套的內容也是世界頂尖的。

給排水新規范新增的斯維托排水附件
        這東西能夠更好的提供水力特性讓排水更順暢，尤其對于高層建筑中氣水混合流的排放上。使用該附件的排水系統地漏水封幾乎不會再噴出臭氣。
管頂平接的排水管道
        一般的管道通常使用管中心平接，而排水管道為了防止水體的導流污染減少堵塞的可能通常會使用管頂平接。

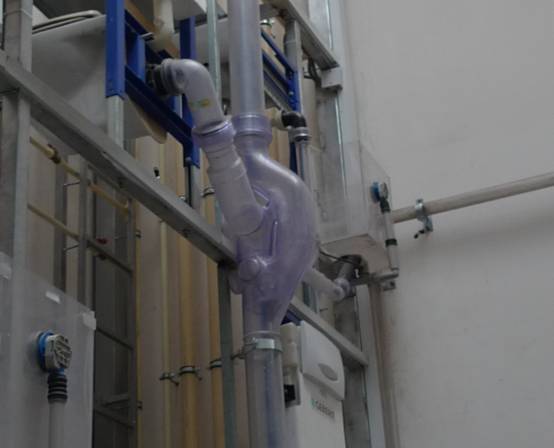

排水球形四通
        一般的排水管道在這個部位會使用順?biāo)耐ǎ簿褪俏覀冘浖刑峁┑墓芫€倒角，而水力學中可以通過球形四通來進行替換，很可惜不是標準構建，至今在工程中應用較少。

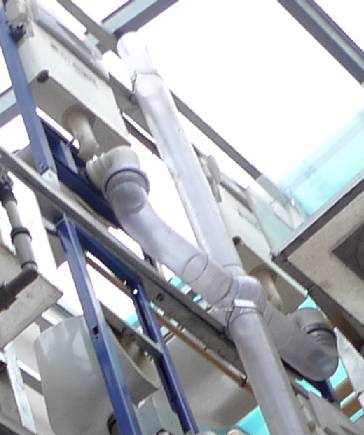

板下排水、降板排水和同層排水不同種類的安裝模擬
板下排水也是最常見的排水形式，三層的排水管道會出現在二層的屋頂上，如果一旦產生漏水情況，二層漏水要找三層，產權糾紛比較復雜，還會影響到二層裝修的賠償?shù)纫幌盗械拿堋?/span>
降板做墊層可以保證排水管道全部敷設在本層，但是結構做法較為復雜，且一旦管道發生泄漏要把地板全部刨起來，還要重新做防水。
同層排水，不降板，沿原房間邊緣做假墻。解決上述問題，但是如果衛生間面積太小假墻會占用一定的空間。另外對于淋浴地漏的處理較為復雜，需要較大的管道井。

虹吸雨水與傳統雨水排水的對比
 左側兩個為虹吸雨水，右側為傳統的。細的管道可以排放右側兩倍流量的雨水。且管材更加節省，還可以拐彎。
                                                                          消防系統參觀
各式水泵接合器
        樓里面著火了，消防車是通過這東西給整個樓的消防管網進行加壓；消防車同時還會從就近的消防水池取水通過這東西給消防系統供水。
        另外可千萬別小看暖氣上放的幾塊牌子，如果沒有安裝，消防驗收是無法通過的！！！規范上規定必須設置明確的指示標志。

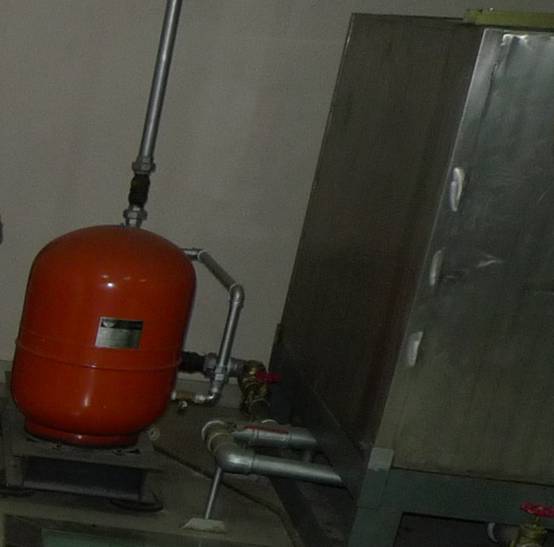

氣壓水罐與消防水箱
        參觀的人看到水箱里面的臟水了吧，其實高層住宅上面的生活飲用水箱位于樓頂，比這干凈不了多少，里面死貓死耗子皮鞋什么的多了去了……

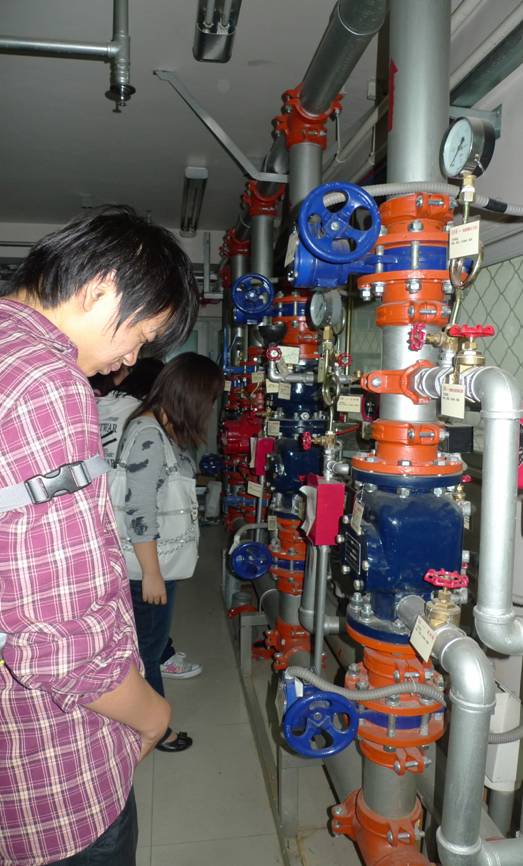

雨淋報警閥組

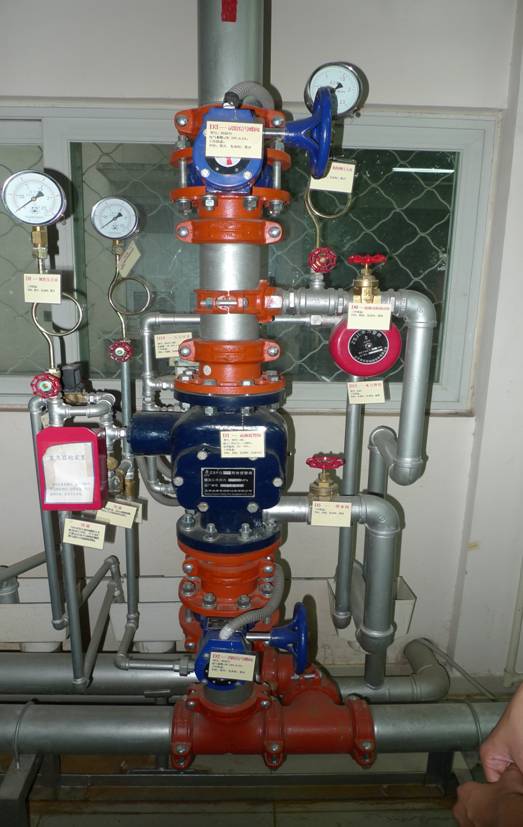

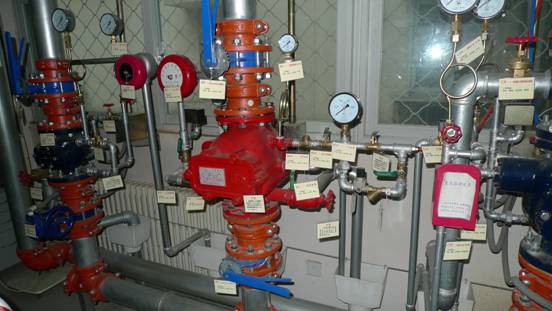

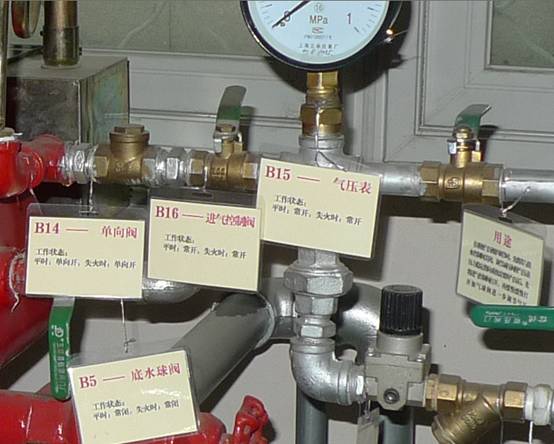

各種報警閥組及說明標牌
       以上圖片另存后可放大，標牌上的自己可以清晰讀取。


側噴閉式噴頭

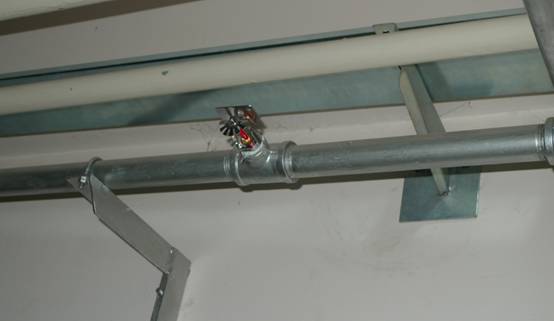

        紅色玻璃泡代表著噴頭開啟溫度。一旦著火，噴淋頭受熱，玻璃泡爆裂開始噴水。管路中的水流壓力變化會引起上述圖中的報警閥組動作。電信號會通知到消防控制室，排煙風管會跟隨高速運轉，風閥關閉，防火卷簾門下降，警報聲會響起……
溫度感應器

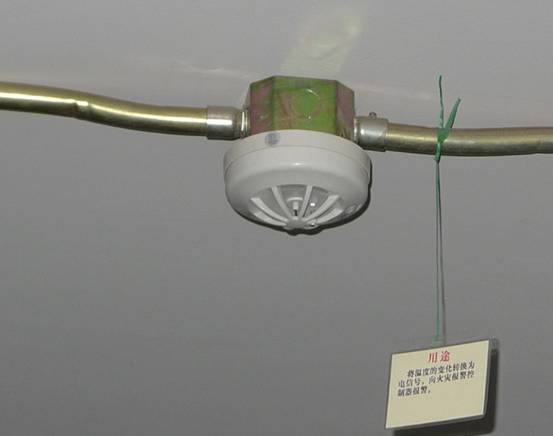

       這是電氣專業的東東，溫度過高后會將信號發給消防控制室，然后怎么著要問電氣的人了。

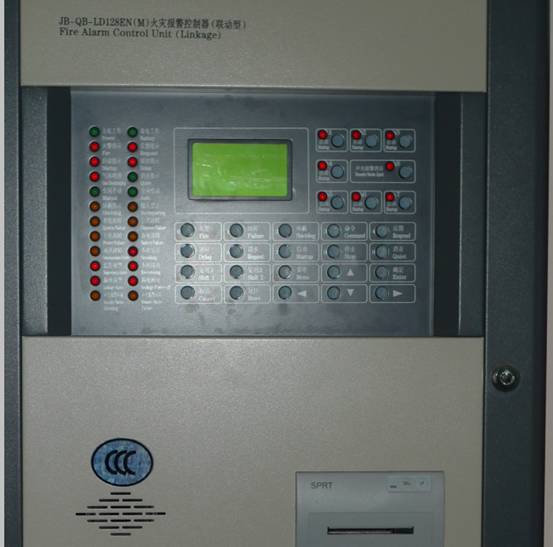

電氣火災報警控制器

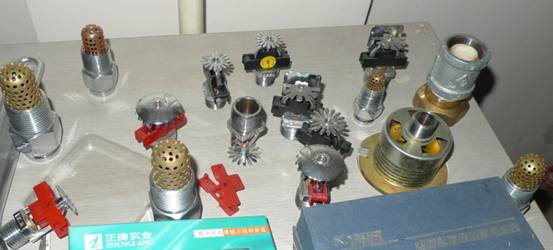

各式各樣的噴淋頭、水噴霧頭

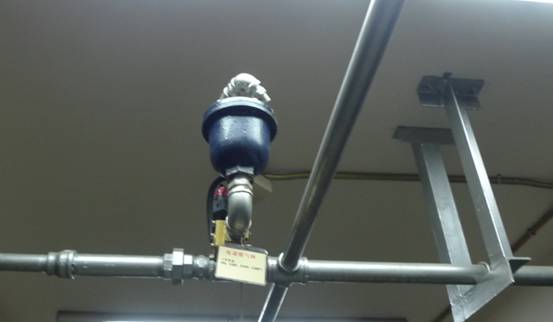

自動排氣閥
       用于消火栓系統、干式系統、預作用系統包括熱水系統的排氣。





格蘭富水泵

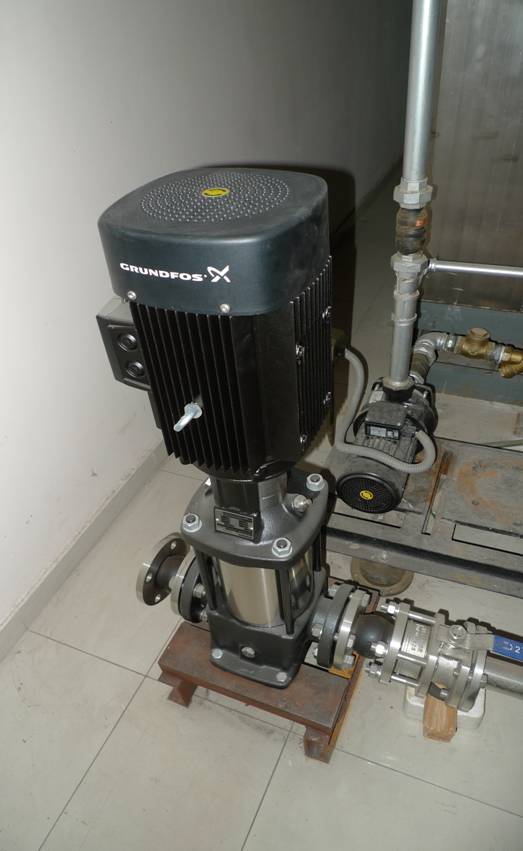

        實驗室中所有水泵均出自丹麥格蘭富公司，世界上最好的水泵，故障率非常低，但部分產品價格可以達到國產水泵的十幾倍！
掀開太陽能遮罩的閆文博
        閆同學與太陽能的不解之緣

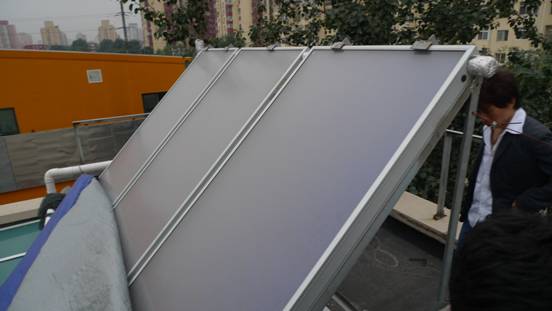

太陽能換熱器

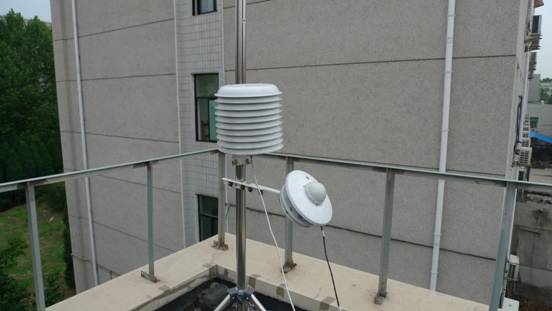

太陽能信號采集裝置
參觀全景

詳細問題解答

張英教授在對系統進行講解

講解二
        終于整理完了！
        雖然本次參觀水沒有打上來很是遺憾，不過相應的設備基本上能夠比較清楚的看到，可以讓大家對給排水專業有個概念上的了解。最起碼裝修改造水暖管道的時候可以監督施工隊的工作了！
