一、功能模塊概述



TR天正建筑V8.0軟件是由北京天正軟件股份有限公司獨立研發并獨立擁有知識產權的建筑設計行業應用軟件。該軟件利用Revit2018-Revit2023圖形平臺及其操作概念開發，軟件具有樓層標高、軸網、墻柱、門窗、樓梯其他、房間屋頂、車庫坡道、尺寸標注、符號標注、詳圖、其他工具、協同開洞、鏈接管理、建筑防火等功能模塊。支持64位Windows10、Windows11操作系統。習慣。

（一）樓層標高選項板

用于定義建筑樓層信息。

（二）軸網選項板

包括軸網、軸網標注、添補軸號、主附轉換等命令

（三） 墻柱選項板

用于繪制墻體、柱子，添加墻柱飾面、編輯墻體。

（四） 門窗選項板

用于布置門窗，添加修改門窗編號，導出門窗表的操作

（五）樓梯其他他選項板

包括繪制多種樓梯、陽臺、臺階、散水一系列命令。

（六）房間屋頂選項板

包括放置房間、生成樓板、樓板拆分合并、繪制屋頂?shù)让睢?/p>

（六）車庫坡道選項板

該選項板提供繪制入門坡道、無障礙坡道、汽車坡道、坡道編輯及車位布置命令。

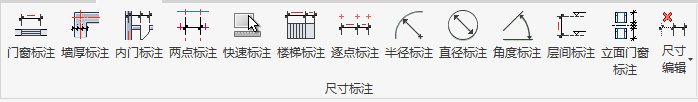

（八） 尺寸標注選項板

該選項板提供門窗、墻體、樓梯立面門窗等構件尺寸標注。

（九）符號標注選項板

包括標高標注、箭頭標注、做法標注、索引標注等標注。

（十）詳圖選項板

該選項板提供衛生間詳圖、樓梯間詳圖和門窗圖例及刷新功能。

（十一） 建筑防火選項板

基于《建筑防火通用規范》GB 55037-2022用于自動劃分校驗防火分區，并導出防火分區面積表；判定走道及房間內疏散距離路徑是否正確，并導出疏散距離表。

（十二） 通用工具選項板

該選項板用于跨層和同樓層的批量復制，自動保存和測量工具

（十三）協同開洞選項板

用于與設備專業之間協同對墻體、樓板進行開洞及標注、示意等功能。

（十四）鏈接管理選項板

用于將其他模型導入當前模型且支持一鍵更新鏈接模型。

（十五）圖紙布置選項板

用于創建圖紙、插入圖框，設置圖層導出dwg格式圖紙等功能。

（十六）選他工具項板

包括模型對比、三維瀏覽、二維圖例布置、數據互導和資源庫等功能。

二、軟件特色

天正TR建筑軟件按照專業設計流程提供了建筑模型的搭建、施工圖繪制、防火計算。軟件以項目實際需求出發，延續傳統二維設計操作習慣，降低學習成本，功能命令既符合設計流程，又貼合用戶操作習慣，軟件操作簡單高效。軟件功能命令與項目數據關聯，數據實時記錄，一處修改，處處更新，是一款高效、智能的建筑設計應用軟件。



（一） 續傳統繪圖習慣，減低學習成本，提高設計效率

專業建筑設計工具，與CAD平臺天正建筑相一致的操作界面；降低學習成本，提高設計效率



（二）樓梯間、電梯間參數化設計

TR天正建筑軟件提供大量構件參數化生成命令，解決Revit創建族操作繁瑣與參數不統一問題，提高建模效率，提升數據精度。



（三）車庫設計

包含車庫坡道自動生成、坡道展開圖、截水溝設置、出入口標識、車位布置、車位編號等。

（四） 標注出圖

TR天正建筑軟件依據建筑制圖規范要求，提供專業的“標注族”、“符號注釋族”，覆蓋尺寸類、符號類、節點詳圖以及區域詳圖等標注類應用，可實現一鍵輸出項目門窗詳圖圖例、衛生間詳圖、樓梯間詳圖等，從而解決困擾設計行業多年的BIM制圖表達不準確、出圖困難、周期長的頑疾。。

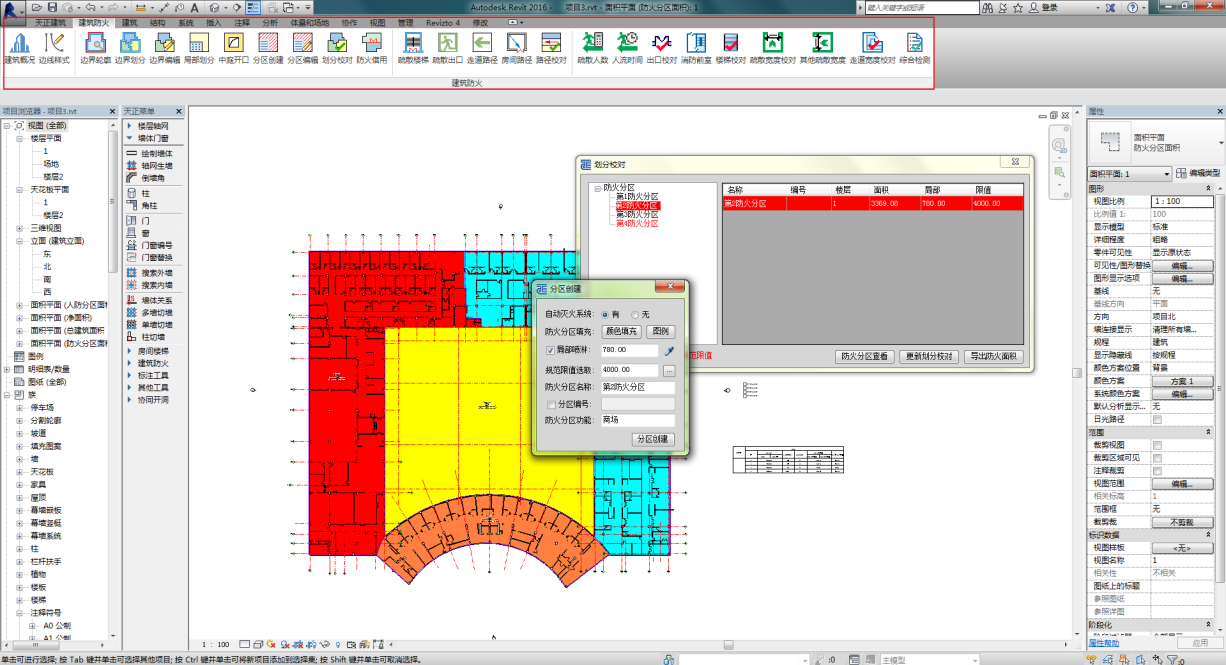

（五） （五）專業的防火功能，實現自動放火規范校審

TR天正建筑按照《建筑防火通用規范》GB 55037-2022及各類型建筑防火規范要求，植入防火規范數據，并根據建筑師設計思維及制圖習慣，開發出易用、專業的建筑防火功能；該功能貫穿方案設計-施工圖設計-設計校審等多階段環節，是目前行業建筑軟件中唯一齊全、專業的建筑防火功能，后期亦可實現建筑防火設計模塊出圖校審，規范建筑師出圖質量標準。

（六） 協同開洞

TR天正建筑致力于解決建筑師與水暖電設備工程師在實際BIM項目設計過程中遇到的專業碰撞預留洞口需求，開發出協同開洞功能；各專業工程師在BIM設計過程中均可實時提交專業條件，解決預留洞口，減少專業碰撞問題。



（七）鏈接管理

鏈接多個文件到模型中，映射軸網和標高在當前項目，本地文件的標高軸網隨鏈接文件的更新而更新，并且可以一鍵更新鏈接文件，支持rvt格式和dwg格式。

（八）自動匹配T20各專業圖層，為出圖打印完成完美轉換

公共頁簽內主要用于設置各專業都會用到的模型類別或無法明確分類到專業的類別的導出圖層，如軸網、標注等。

建筑頁簽內主要用于設置建筑專業用到模型類別導出圖層，如墻、板、門、窗軸等。軸網、標注等。

該頁簽主要用于設置導出文件的格式、文字樣式以及自動配置T20刷圖文件。導入功能可以將xml文件導入對話框，導出功能將當前6個頁簽內的設置導出為xml文件，用于導出標準的移交傳遞。選擇導出dwg彈出保存路徑對話框，將當前視圖根據設置內容導出為dwg并退出命令，默認文件名為當前視圖名。



（九）模型對比

實現模型與模型之間，模型中鏈接文件和模型之間的圖元對比，對比內容包括圖元的增、刪、坐標和參數信息，通過圖形交互，展示對比結果。支持一鍵標注全部的刪除構件和修改構件。





（十）資源庫

支持本地族文件管理以及訪問院管服務器進行族文件調用，并針對本地以及院管服務器上的族文件進行數據解析預覽，輔助設計者真正完成數據模型的創建。
